CMF-Cladding Mode Free光敏光纤
Coherent/Nufern公司Cladding Mode Free (CMF)光敏单模光纤针对WDM系统设计的光敏光纤，用来刻写光纤布拉格光栅，CMF实质上消除所有包层传输模式，CMF光纤光栅可以保证窄的信道间隔和光信号功率密度分配的一致性。
..
Coherent/Nufern公司Cladding Mode Free (CMF)光敏单模光纤针对WDM系统设计的光敏光纤，用来刻写光纤布拉格光栅，CMF实质上消除所有包层传输模式，CMF光纤光栅可以保证窄的信道间隔和光信号功率密度分配的一致性。
CMF的模式和SMF-28单模光纤模式匹配。
CMF-P光纤采用聚酰亚胺（Polyimide）涂敷设计，是针对恶劣环境下光纤布拉格光栅传感领域应用的光纤，该光纤的工作温度为-65~+300度。
|
参数 |
单位 |
指标 |
|
|
型号 |
|
CMF |
CMF-P |
|
工作波长（一般情况下） |
nm |
1450-1600 |
1450-1600 |
|
MFD @ 1550nm |
um |
9.1±0.5 |
9.1±0.5 |
|
二阶模式截止波长 |
nm |
1370±70 |
1370±70 |
|
数值孔径 （NA） |
NA |
0.13 |
0.13 |
|
包层直径 |
um |
125±1.5 |
125±2.0 |
|
涂覆层直径 |
um |
245±15 |
145±5 |
|
纤芯/包层同心度偏差 |
um |
≤0.5 |
≤0.5 |
|
包层/涂覆层偏差 |
um |
≤5 |
≤1.5 |
|
强度测试水平 |
kpsi |
≥200 (1.4GN/m2) |
≥100 (0.7GN/m2) |
|
涂覆层材料 |
|
UV Cured Dual Acrylate |
Polyimide |
|
工作温度 |
℃ |
-55 ~ +85 |
-65 ~ +300 |
|
短期弯曲半径 |
mm |
≥6 |
≥12 |
|
长期弯曲半径 |
mm |
≥13 |
≥25 |

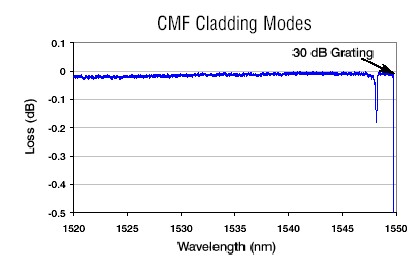

性能展示：
产品特点:
- 出色的包层模式抑制-允许更小的通道间隔
- 模式和标准的传输光纤匹配-可以低损耗和通信光纤熔接（典型值<0.1dB）
- PI抗高温涂层-适用于恶劣环境下的分布WDM传感
应用领域:
- 耦合器
- C+L波段光栅
- 传感器（Polyimide型）
